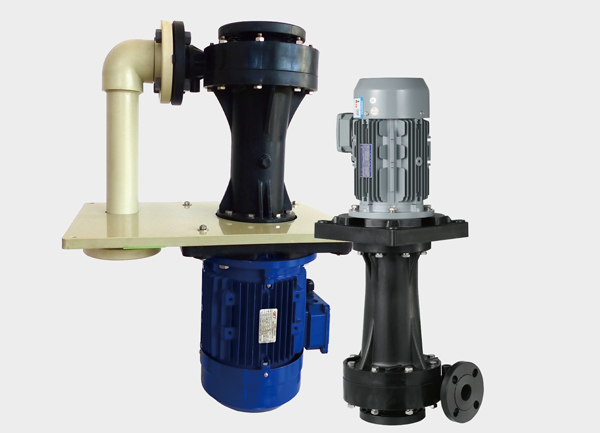

一、結構體係：按功能模塊的精細化拆解

1. 核心功能模塊（3 大模塊）

（1）液下工作段

• 組成部件：葉輪、泵體（泵殼）、吸入管、導流殼
• 核心作用：完成液體的吸入、加壓、輸送
• 材質選擇與技術要求：
  • 葉輪：根據介質特性細分 ——

    ① 清潔介質（如電解液）：選用閉式離心葉輪，材質以 PVDF（聚偏氟乙烯）或 316L 不鏽鋼為主，確保輸送過程無雜質滯留；

    ② 含顆粒介質（如汙水、礦漿）：采用開式 / 半開式葉輪，葉片角度通常為 15°-25°（減少顆粒堵塞風險），材質可選耐磨合金或碳化矽增強 PP，提升抗磨損能力；

    ③ 高粘度介質（如樹脂）：搭配扭曲葉片葉輪，通過優化葉片弧度降低流體流動阻力，避免介質因粘度高導致輸送效率下降。
  • 泵體：根據工況需求適配 ——

    ① 強腐蝕場景（如硫酸、氫氧化鈉溶液）：選用 FRPP（玻璃纖維增強聚丙烯）或 PVDF，其中 PVDF 耐溫上限可達 150℃，適配中高溫腐蝕介質；

    ② 高溫工況（如高溫導熱油、熔融鹽）：采用夾套式泵體，主體材質為 316L 不鏽鋼，夾套內可通入冷卻水或保溫介質，控製泵體溫度穩定；

    ③ 食品 / 醫藥行業（如乳製品、藥液）：需用 316L 不鏽鋼，且內壁拋光精度需達到 Ra≤0.8μm，符合 FDA 衛生認證，避免介質汙染。

（2）傳動段

• 組成部件：長軸（或短軸）、軸承組件、軸套
• 核心作用：傳遞電機動力，保證軸的穩定旋轉（減少徑向跳動，避免葉輪與泵體摩擦）
• 材質選擇與技術要求：
  • 軸：需兼顧強度與耐腐性 ——

    ① 常規工況（如常溫酸堿輸送）：316L 不鏽鋼，抗拉強度≥520MPa，滿足一般負載需求；

    ② 強腐蝕 + 高負載場景（如海水、濃鹽酸輸送）：哈氏合金 C276，具備優異的晶間腐蝕抗性，可長期耐受強腐蝕介質侵蝕；

    ③ 超長液下深度（＞3m）：采用分段式軸，通過聯軸器連接各段軸體，減少軸體撓度（避免因軸過長導致旋轉時彎曲斷裂），撓度控製標準為≤0.1mm/m。
  • 軸承：分幹濕兩類設計 ——

    ① 幹式軸承（電機端）：選用氮化矽陶瓷深溝球軸承，無需潤滑即可運行，耐磨損且適應高溫環境（工作溫度≤120℃）；② 液下軸承（泵體端）：采用滑動軸承，材質為碳化矽或 PTFE（聚四氟乙烯），依靠輸送液體自身潤滑，需保證介質中無大顆粒雜質（避免軸承磨損卡死）。
  • 軸套：主要作用是保護軸體免受介質腐蝕，材質與軸體匹配（如 316L 不鏽鋼軸配 316L 軸套），厚度通常為 3-5mm，磨損後可單獨更換，降低維護成本。

（3）驅動段

• 組成部件：電機、電機支架、護罩
• 核心作用：提供動力輸出，同時固定泵體整體結構（保證運行時穩定性）
• 材質選擇與技術要求：
  • 電機：根據環境與工況適配 ——

    ① 常規環境（如普通車間）：Y 係列三相異步電機，防護等級 IP54（防粉塵、防濺水），絕緣等級 F 級（允許最高工作溫度 155℃）；② 防爆環境（如化工車間、溶劑輸送場景）：Ex d IIB T4 Ga 防爆電機，符合 ATEX（歐盟）或 GB3836（國標）標準，避免電機運轉時產生火花引發爆炸；③ 變頻調節需求（如流量需動態調整）：搭配變頻電機，適配 0-50Hz 調速範圍，且需具備低頻散熱功能（防止低頻運行時電機過熱燒毀）。
  • 電機支架：材質與泵體一致（如 FRPP 泵配 FRPP 支架、不鏽鋼泵配不鏽鋼支架），需承受電機 + 軸體的總重量，撓度控製≤0.1mm/m（防止支架變形導致軸體偏移）。

2. 關鍵輔助係統（2 大係統）

（1）軸封係統（防泄漏核心）

• 機械密封：適用於低粘度、無顆粒的腐蝕性介質（如硫酸、醫藥中間體），分兩種類型 ——

  ① 單端麵機械密封：結構簡單、成本較低，需介質本身具備一定潤滑性（如濃度≥98% 的硫酸），密封麵常用 “碳化矽 - 碳化矽” 組合（耐腐耐磨，使用壽命長）；

  ② 雙端麵機械密封：帶獨立隔離液循環係統（如乙二醇、白油），隔離液壓力需比介質壓力高 0.1-0.2MPa，適用於易揮發、有毒介質（如氯仿、氰化物），可實現 “零泄漏”。
• 填料密封：適用於含少量顆粒、允許微量泄漏的工況（如市政汙水、礦漿輸送），填料材質為 “柔性石墨 + PTFE”（耐溫≤200℃）或 “芳綸纖維”（耐磨損），正常泄漏量需控製在 10-20 滴 / 分鍾（泄漏過多會浪費介質，過少則填料幹磨燒毀）。
• 無密封設計：完全避免機械接觸，適用於極毒、高危介質（如汞、砷化物），分兩種形式 ——

  ① 葉輪反向密封：利用葉輪背麵的反向葉片旋轉產生負壓，抵消介質對軸封的壓力，避免泄漏；

  ② 磁力驅動：電機通過磁聯軸器（外磁鋼 + 內磁鋼）帶動葉輪旋轉，無機械軸貫穿泵體，完全隔離介質與外界，但不適用於高粘度或含鐵磁性顆粒的介質（會影響磁力傳遞）。

（2）冷卻 / 保溫係統（極端溫度適配）

• 冷卻係統：當介質溫度＞120℃（如高溫樹脂、熔融塑料）時，在軸承箱或軸封處設置 “夾套冷卻腔”，通入冷卻水（或冷卻油），控製軸承溫度≤85℃、密封麵溫度≤100℃（防止軸承過熱卡死、密封麵因高溫失效）。
• 保溫係統：當介質易結晶（如燒堿溶液、硝酸銨溶液）時，在泵體和吸入管外設置 “夾套保溫層”，通入蒸汽或熱水（溫度需比介質結晶點高 5-10℃），防止介質在泵內結晶堵塞流道，影響輸送效率。

二、工作原理：從流體力學角度的深度解析

1. 啟動階段：無氣縛的核心優勢

2. 輸送階段：離心力與流體動能的轉化

1. 葉輪高速旋轉時，葉片對液體產生 “離心推力”，將液體從葉輪中心（吸入口）推向葉輪邊緣（壓出口），此過程中液體的 “動能” 和 “壓力能” 顯著提升（動能來自葉輪旋轉的機械能，壓力能隨流速增加而積累）；
2. 液體進入泵體的 “蝸形流道”（導流殼），蝸形流道的截麵積從入口到出口逐漸擴大，液體流速降低，部分 “動能” 通過流道結構轉化為 “壓力能”，形成穩定的壓力差（出口壓力高於入口壓力）；
3. 壓力差推動液體沿 “出液管” 輸送至目標位置（如反應釜、儲罐），同時葉輪中心因液體被甩出持續形成負壓，儲槽內的液體不斷被吸入葉輪，實現連續、穩定的液體輸送。

3. 關鍵問題：汽蝕的預防與控製

• 汽蝕危害：當葉輪中心的壓力低於液體在該溫度下的 “飽和蒸氣壓” 時，液體汽化產生氣泡；氣泡隨液體流至葉輪邊緣（高壓區）時瞬間破裂，產生 “水擊”（局部壓力可達 100MPa 以上），導致葉輪表麵出現蜂窩狀損傷、泵體振動加劇、流量揚程下降，嚴重時會直接損壞泵體部件。
• 液下泵的抗汽蝕設計：
  1. 縮短吸入管長度：因泵體完全浸沒，吸入管極短（通常＜0.5m），減少液體在吸入過程中的壓力損失（壓力損失越小，葉輪中心壓力越難低於飽和蒸氣壓）；
  2. 葉輪前置誘導輪：針對高汽蝕風險工況（如輸送高溫液體、低沸點介質），在葉輪入口設置 “誘導輪”（螺旋形葉片），誘導輪旋轉時提前對液體加壓，提升葉輪中心的壓力，避免汽化；
  3. 優化葉輪進口參數：將葉輪進口直徑擴大、進口葉片角度放緩，降低液體在葉輪入口的流速（流速越低，壓力損失越小），同時選用 “低汽蝕餘量（NPSHr）” 的葉輪型號（NPSHr 值越小，抗汽蝕能力越強）。

三、類型分類：按核心特性的場景化劃分

1. 按液下深度劃分

• 短軸型液下泵：液下深度通常為 0.5-1.5m，泵軸較短（無需分段），結構簡單、成本低，適用於儲槽高度較低的場景（如小型反應釜配套、實驗室小流量輸送），常見型號如 50PVDF-15（液下深度 1m，流量 15m³/h）。
• 長軸型液下泵：液下深度 1.5-6m，泵軸為分段式（通過聯軸器連接），需配備中間軸承（減少軸體撓度），適用於大型儲槽、深井液體輸送（如化工儲罐區、環保汙水池），部分型號可定製超長軸（液下深度＞6m），但需注意軸體撓度控製（避免旋轉時振動超標）。

2. 按密封方式劃分

• 機械密封型：主流類型，適配無顆粒、低粘度的腐蝕性介質（如硫酸、鹽酸），根據介質毒性選擇單 / 雙端麵，優點是泄漏量小（雙端麵可零泄漏），缺點是不耐顆粒（顆粒易磨損密封麵）。
• 填料密封型：適配含少量顆粒、允許微量泄漏的工況（如汙水、礦漿），優點是耐磨損、維護成本低（填料可單獨更換），缺點是泄漏量較大（需定期補充介質）。
• 磁力密封型：無機械接觸密封，適配極毒、高危介質（如汞、氰化物），優點是完全無泄漏，缺點是不適用於高粘度或含鐵磁性顆粒的介質（會影響磁力傳遞效率）。

3. 按驅動形式劃分

• 普通電機驅動型：適配流量、揚程穩定的工況（如固定工藝的液體循環），電機轉速固定（1450r/min 或 2900r/min），結構簡單、性價比高。
• 變頻電機驅動型：適配流量需動態調整的工況（如反應釜進料、液位控製），通過變頻器調節電機轉速，實現流量 0-100% 無級調節，節能效果顯著（較普通電機節能 20%-30%）。

四、核心技術參數與選型：避免錯配的關鍵步驟

1. 核心技術參數（必確認項）

• 流量（Q）：單位為 m³/h 或 L/s，需根據工藝需求確定（如反應釜每小時需進料 50m³，則流量需≥50m³/h，預留 10%-20% 餘量），常規型號流量範圍為 2.88-2000m³/h（小流量適用於實驗室，大流量適用於工業儲罐區）。
• 揚程（H）：單位為 m，指泵能將液體輸送的垂直高度（需考慮管道阻力損失，實際所需揚程 = 垂直輸送高度 + 管道阻力損失，管道阻力損失通常按垂直高度的 10%-15% 計算），常規型號揚程範圍為 12-50m（高揚程型號需搭配多級葉輪）。
• 液下深度（L）：單位為 mm，指泵體浸沒於液體中的深度（需≤儲槽高度 - 0.5m，避免泵體頂部接觸液麵），常規型號液下深度為 800-3000mm，超長深度需定製（如 6000mm）。
• 介質溫度（T）：單位為℃，直接決定材質選擇（如 PVDF 耐溫≤150℃，FRPP 耐溫≤80℃），常規適配溫度範圍為 - 20-150℃（超高溫需用夾套冷卻，超低溫需用保溫設計）。
• 介質密度（ρ）：單位為 kg/m³，影響電機功率計算（密度越大，所需功率越大），如水的密度為 1000kg/m³，30% 鹽酸的密度為 1149kg/m³，需準確提供以避免電機過載。
• 介質粘度（μ）：單位為 mPa・s，粘度＞100mPa・s 時需選擇高粘度專用葉輪（如扭曲葉片），否則會導致流量、揚程下降（如輸送樹脂時，粘度 200mPa・s 需比清水工況多預留 30% 功率）。
• 顆粒含量與粒徑：顆粒含量＞5% 或粒徑＞0.15mm 時，需選擇開式葉輪 + 耐磨材質（如碳化矽增強 PP），避免顆粒堵塞葉輪流道或磨損部件。
• 防爆等級：化工、溶劑輸送場景需確認防爆等級（如 Ex d IIB T4 Ga），避免電機火花引發安全事故。

2. 選型計算（關鍵公式與步驟）

• 電機功率計算：功率（P，單位為 kW）是選型的核心，需根據流量、揚程、介質密度、效率計算，公式為：



  P = (Q × H × ρ × g) / (3600 × 1000 × η) × K



  其中：Q = 流量（m³/h），H = 揚程（m），ρ= 介質密度（kg/m³），g = 重力加速度（9.81m/s²），η= 泵效率（常規為 60%-75%），K = 安全係數（1.2-1.3，避免過載）。



  示例：輸送 30% 鹽酸（ρ=1149kg/m³），流量 30m³/h，揚程 18m，效率 70%，則 P=(30×18×1149×9.81)/(3600×1000×0.7)×1.2≈2.97kW，需選擇 3kW 電機。
• 選型流程圖（簡化版）
  1. 確認介質特性（化學性質→溫度→顆粒含量 / 粒徑→粘度→毒性）→ 初步確定過流材質（如強腐蝕選 PVDF，含顆粒選耐磨 PP）與密封類型（如有毒選雙端麵機械密封）；
  2. 確定工藝需求（流量→揚程→是否需要變頻調節）→ 篩選參數範圍內的泵型號（如流量 30m³/h、揚程 18m，篩選出 80PVDF-30 等型號）；
  3. 計算 NPSHa（裝置汽蝕餘量）與 NPSHr（泵汽蝕餘量）→ 需滿足 NPSHa＞NPSHr+0.5m（避免汽蝕），NPSHa = 儲槽液麵高度 - 泵體吸入口高度 - 管道阻力損失；
  4. 確認安裝條件（儲槽高度→液下深度→防爆等級）→ 最終確定型號（如液下深度 1.2m、防爆等級 Ex d IIB T4 Ga，確定 80PVDF-30-Ex 型號）。

五、維護與故障排查：延長壽命的實操指南

1. 日常巡檢（每日 1-2 次，關鍵參數監控）

• 軸承溫度：正常範圍為≤85℃（滾動軸承）、≤95℃（滑動軸承），需用紅外測溫儀檢測；若溫度超上限，可能是軸承潤滑不足（滾動軸承需補充潤滑脂，滑動軸承需檢查介質潤滑是否充足）或軸承磨損（需停機更換）。
• 密封泄漏量：機械密封正常泄漏量≤5 滴 / 分鍾，填料密封正常泄漏量 10-20 滴 / 分鍾；若泄漏超標，機械密封需檢查密封麵是否磨損（如劃痕、裂紋），填料密封需適當擰緊壓蓋（每次擰 1/4 圈，避免過緊燒毀）。
• 電機電流：正常範圍為≤額定電流的 90%，需通過電流表監控；若電流超額定值，可能是葉輪堵塞（需清理雜質）、介質粘度 / 密度超標（需重新計算功率）或電機繞組短路（需用兆歐表檢測絕緣電阻）。
• 振動值：正常範圍為≤5mm/s（有效值），需用振動檢測儀檢測；若振動超標，可能是葉輪不平衡（附著雜質）、軸體彎曲（徑向跳動超標）或軸承磨損（需逐一排查）。
• 出口壓力：正常範圍為穩定在額定揚程對應的壓力值 ±5%（如揚程 18m 對應壓力約 0.18MPa）；若壓力驟降，可能是葉輪損壞（葉片變形）、管道泄漏（需檢查接口密封）或吸入管堵塞（需清理濾網）。

2. 定期檢修（按周期執行，避免部件老化）

• 每周檢修：清理葉輪與吸入管內的雜質（用高壓水衝洗），檢查填料鬆緊度（手轉葉輪無卡滯即可），確保葉輪流道無堵塞、填料無幹磨。
• 每月檢修：檢查軸承潤滑情況（滾動軸承需補充鋰基潤滑脂，填充量為軸承內部空間的 1/2-2/3），用百分表測量軸體撓度（需≤0.1mm/m），避免軸體彎曲導致振動。
• 每 3-6 個月檢修：拆解檢查密封組件（機械密封需查看密封麵是否平整，填料需檢查是否老化），校準葉輪與泵體的徑向間隙（需控製在 0.1-0.3mm，間隙過大則揚程下降，過小則摩擦磨損）。
• 每年檢修：全麵拆解泵體，更換易損件（軸套、O 型圈、填料、密封件），用兆歐表檢測電機絕緣電阻（需≥1MΩ，環境溫度 25℃時），確保電機無短路風險。

3. 常見故障排查（邏輯化分析）

（1）流量不足

• 可能原因（按概率排序）：① 葉輪堵塞（雜質附著在葉片上）；② 管道接口泄漏（壓力損失過大）；③ 電機轉速不足（電源電壓偏低或變頻器故障）；④ 葉輪磨損（葉片變形、厚度減少）。
• 解決方案：① 停機拆泵，用高壓水清洗葉輪；② 檢查管道接口，更換老化的密封墊片；③ 測量電源電壓（需穩定在 380V±5%），修複或更換變頻器；④ 更換新葉輪（材質需與原型號一致）。

（2）噪音異常（刺耳聲或低頻振動聲）

• 可能原因（按概率排序）：① 汽蝕（葉輪中心產生氣泡）；② 軸承磨損（滾動軸承滾珠損壞或滑動軸承間隙過大）；③ 軸體彎曲（徑向跳動超標）；④ 葉輪與泵體摩擦（徑向間隙過小）。
• 解決方案：① 降低泵安裝深度（增加 NPSHa）或更換低 NPSHr 的葉輪；② 更換軸承（材質需匹配工況）；③ 校直軸體（偏差＞0.1mm 時需更換新軸）；④ 調整葉輪與泵體的徑向間隙至 0.1-0.3mm。

（3）電機過載跳閘

• 可能原因（按概率排序）：① 介質粘度 / 密度遠超設計值（如原設計輸送清水，實際輸送高粘度樹脂）；② 葉輪卡滯（顆粒卡在葉片與泵體之間）；③ 電機繞組短路（絕緣層老化）；④ 揚程過高（實際所需揚程超過泵額定揚程）。
• 解決方案：① 重新計算功率，更換更大功率的電機；② 拆解泵體清理顆粒，在吸入管入口安裝≥80 目的濾網（防止顆粒進入）；③ 維修電機繞組（或更換新電機）；④ 更換更高揚程的泵型號（或減少管道阻力損失）。

六、行業典型應用案例（附選型思路）

案例 1：化工行業 ——30% 鹽酸輸送（強腐蝕、常溫）

• 工況需求：流量 30m³/h，揚程 18m，液下深度 1.2m，介質為 30% 鹽酸（ρ=1149kg/m³，pH=1，無顆粒，常溫 25℃），普通車間環境（無需防爆）。
• 選型思路：
  1. 介質強腐蝕→ 過流部件選 PVDF（耐鹽酸腐蝕，耐溫≤150℃，滿足常溫需求）；
  2. 無顆粒、低粘度→ 選用閉式離心葉輪（效率約 70%，輸送效率高）；
  3. 介質無毒性→ 密封選單端麵機械密封（密封麵材質 “碳化矽 - 碳化矽”，泄漏量≤5 滴 / 分鍾）；
  4. 功率計算→ P=(30×18×1149×9.81)/(3600×1000×0.7)×1.2≈2.97kW→ 選 3kW 普通電機；
• 最終型號：某品牌 80PVDF-30（流量 30m³/h，揚程 18m，液下深度 1.2m，3kW 電機）。

案例 2：環保行業 —— 市政汙水輸送（含顆粒、常溫）

• 工況需求：流量 50m³/h，揚程 15m，液下深度 2.5m，介質為市政汙水（含泥沙顆粒，粒徑≤3mm，濃度 5%，ρ=1050kg/m³，常溫 20℃），戶外汙水池（無需防爆）。
• 選型思路：
  1. 含顆粒→ 過流部件選耐磨 PP（成本低，耐汙水腐蝕，抗顆粒磨損），葉輪選開式（寬流道，避免堵塞）；
  2. 顆粒易磨損密封→ 密封選填料密封（材質 “芳綸纖維”，耐磨損，泄漏量 10-20 滴 / 分鍾）；
  3. 液下深度 2.5m→ 選長軸型液下泵，配中間軸承（減少軸體撓度，避免振動）；
  4. 功率計算→ P=(50×15×1050×9.81)/(3600×1000×0.65)×1.2≈3.8kW→ 選 4kW 普通電機；
• 最終型號：某品牌 100GXL-50（流量 50m³/h，揚程 15m，液下深度 2.5m，4kW 電機）。

案例 3：醫藥行業 —— 藥液循環（高潔淨、低溫）

• 工況需求：流量 10m³/h，揚程 12m，液下深度 0.8m，介質為抗生素藥液（無顆粒，ρ=1020kg/m³，溫度 5℃，需符合 FDA 認證），潔淨車間（無需防爆）。
• 選型思路：
  1. 高潔淨需求→ 過流部件選 316L 不鏽鋼，內壁拋光 Ra≤0.8μm（符合 FDA 認證，避免藥液汙染）；
  2. 無顆粒、低粘度→ 選用閉式葉輪（拋光處理，無衛生死角）；
  3. 藥液需無汙染→ 密封選雙端麵機械密封（隔離液用無菌水，避免介質與外界接觸）；
  4. 低溫工況→ 無需保溫（溫度 5℃接近常溫，無結晶風險）；
• 最終型號：某品牌 65SS-10（流量 10m³/h，揚程 12m，液下深度 0.8m，2.2kW 電機）。
